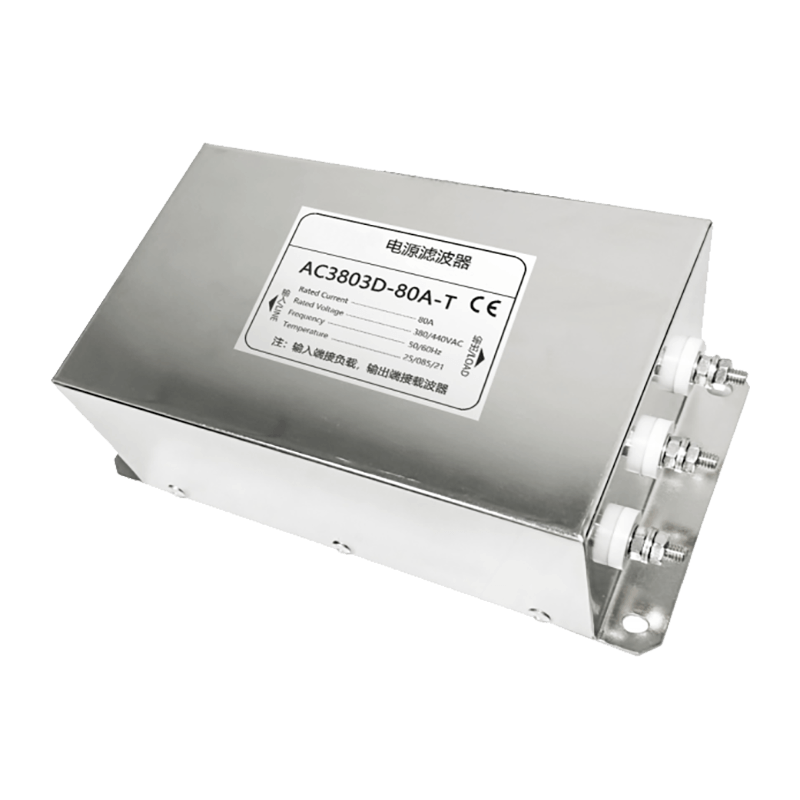

Upute za ožičenje za izolacijski filtar
U praktičnim primjenama nosača vodova, značajna opterećenja kao što su stabilizatori napona, pretvarači frekvencije, servo sustavi, motori velike snage, kondenzatori velikog kapaciteta i UPS jedinice obično se instaliraju na vodove. Ova opterećenja pokazuju izražene apsorpcijske učinke na visokofrekventne signale u nosačima širokopojasnih dalekovoda. Kako bi se spriječila degradacija performansi nosača dalekovoda, snažno se preporučuje ugradnja namjenskih izolacijskih filtara na vodove za blokiranje smetnji od izvora opterećenja, čime se postižu optimalne komunikacijske performanse za sustave nosača dalekovoda.
Način ožičenja za izolacijski filtar:
1. Strana napajanja: Ulaz (LINE) izolacijskog filtra na strani napajanja povezan je s ulazom napajanja, dok je njegov izlaz (LOAD) povezan s izlazom (LOAD) izolacijskog filtra na strani opterećenja. Širokopojasni nosač spojen je paralelno s izlazom (LOAD) izolacijskog filtra.
2. Strana opterećenja: Izlaz (LOAD) izolacijskog filtra na strani opterećenja povezan je s ulazom napajanja, dok je njegov ulaz (LINE) povezan s opremom za opterećenje. Širokopojasni nosač spojen je paralelno s izlazom (LOAD) izolacijskog filtra.

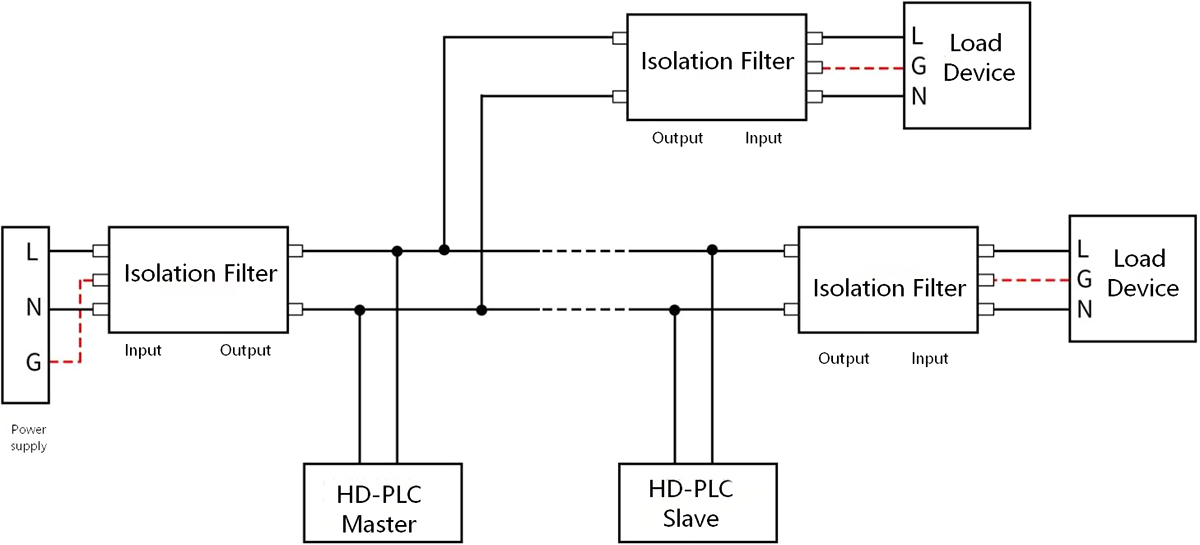

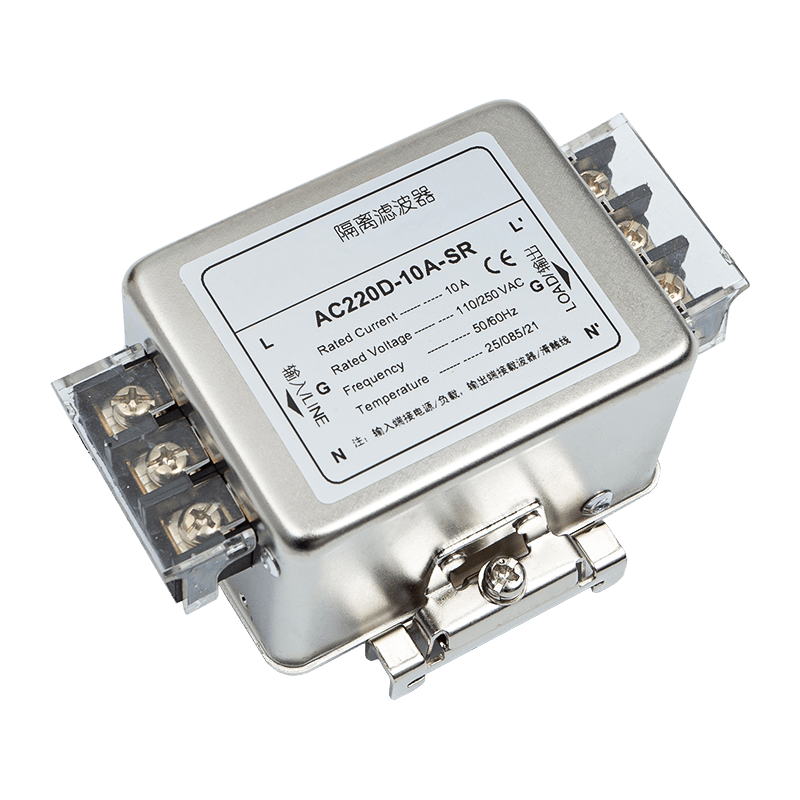

Dolje je prikazan dijagram ožičenja jednofaznog izolacijskog filtra:

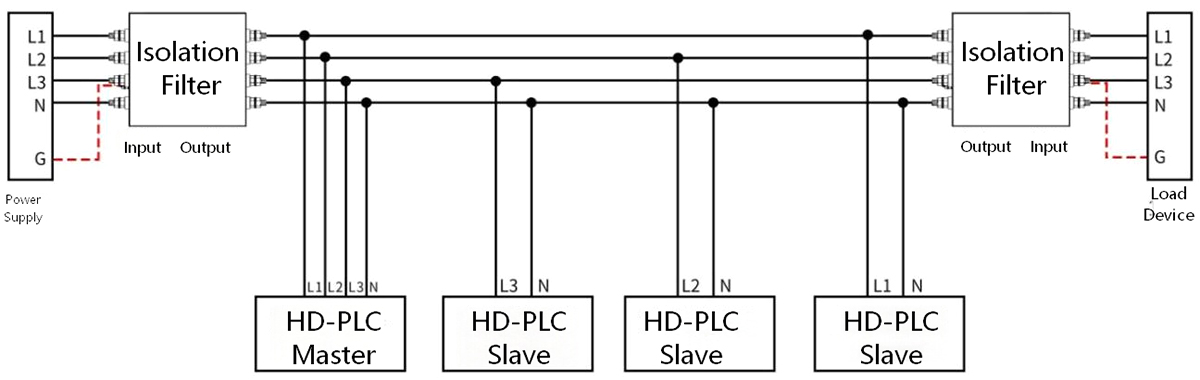

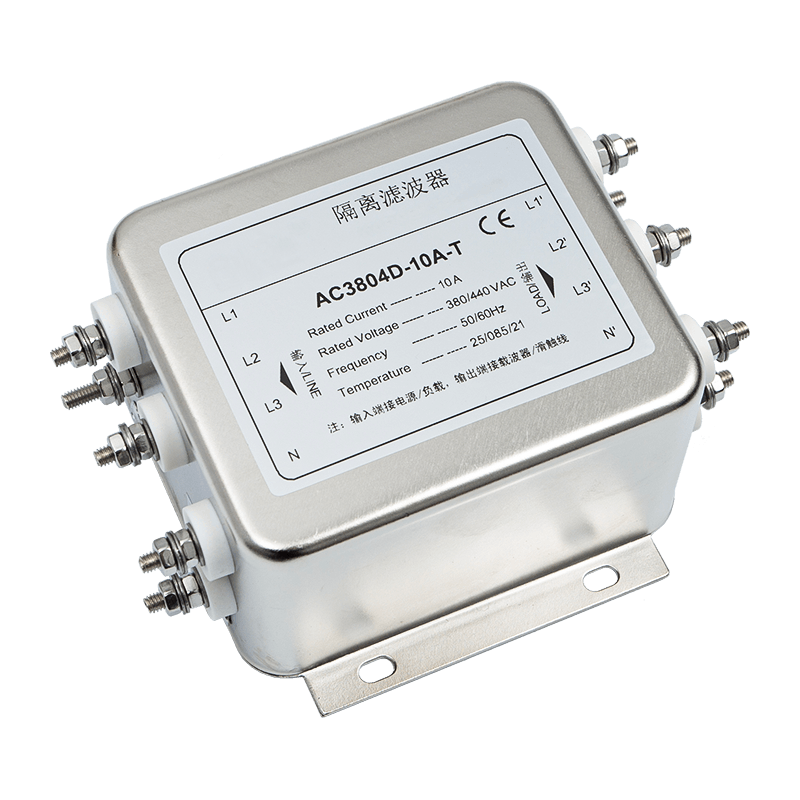

Dolje je prikazan dijagram ožičenja za trofazni izolirani filtar s četiri žice:

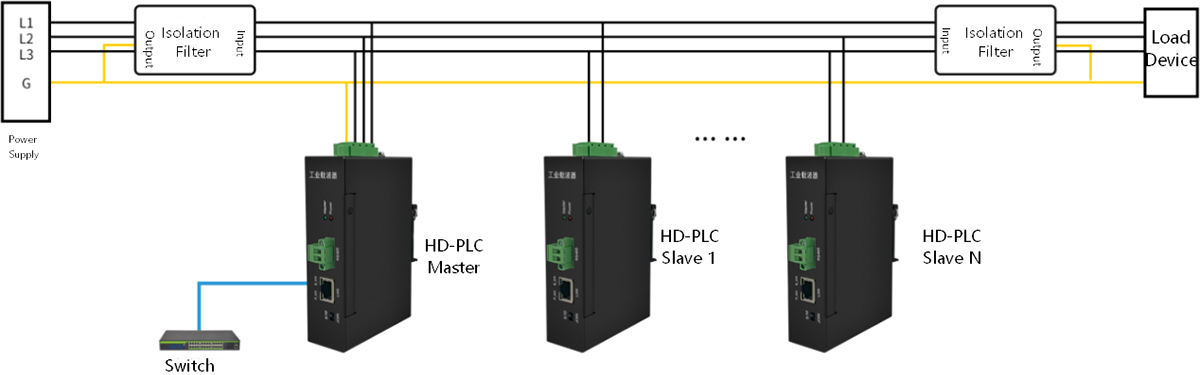

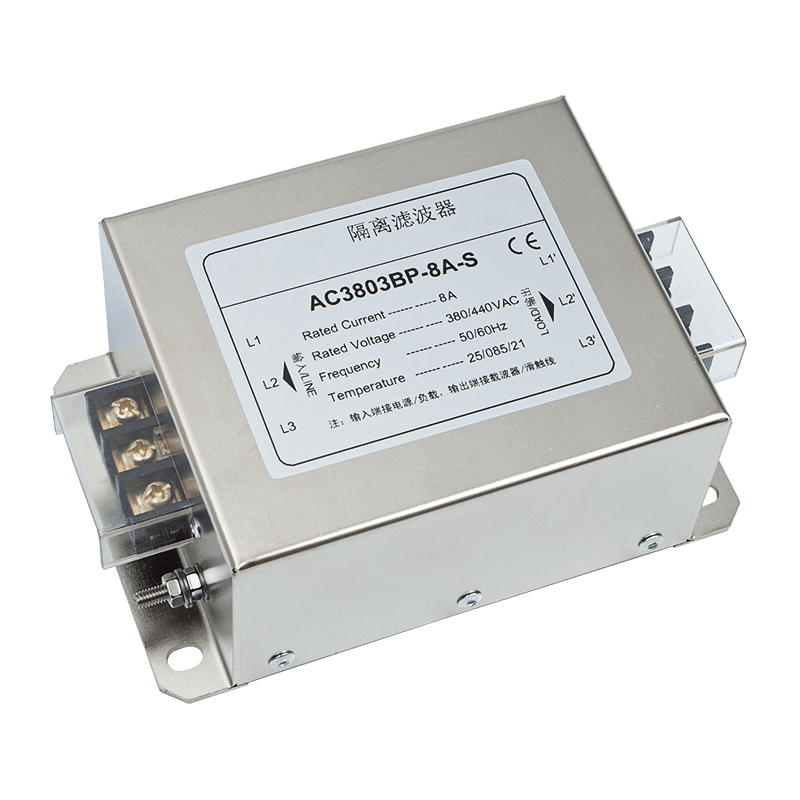

Shematski dijagram ožičenja za namjenski izolacijski filtar frekvencijskog pretvarača prikazan je u nastavku:
Pitanja zahtijevaju pažnju:
1. Izolacijski filtar je namjenski izolacijski filtar za napajanje dizajniran za korištenje s nosačima dalekovoda. Nikada nemojte zamijeniti komercijalne filtre za struju namjenskim izolacijskim filtrima namijenjenim nosačima električnih vodova.
2. Prilikom ugradnje izolacijskih filtara potrebno je pažljivo razlikovati smjer ugradnje. Za filtre na strani napajanja struja teče od ulaza do izlaza, dok za filtre na strani opterećenja teče od izlaza do ulaza. Posebno je važno napomenuti da je smjer ugradnje filtara na strani opterećenja obrnut od onog za filtre na strani napajanja.
3. Izolacijski filtar spojen je u seriju na strujnu liniju, dok je širokopojasni nosač spojen paralelno s strujnom linijom na izlaznom kraju izolacijskog filtra. Izolacijski filtri ne smiju se postavljati na vodove između različitih širokopojasnih nositelja unutar iste mreže.
4. Izolacijski filtar treba postaviti što je moguće bliže i strani napajanja i strani opterećenja kako bi se učinkovito filtrirale elektromagnetske smetnje koje prodiru uzduž dalekovoda i zrače prema van.
5. Ulazni i izlazni vodovi izolacijskog filtra trebaju održavati odgovarajuću udaljenost između sebe. Izbjegavajte paralelno ili križno ožičenje kako biste spriječili degradaciju performansi filtriranja.
6. Žica za uzemljenje izolacijskog filtra ne smije se ostaviti u plutajućem stanju; trebao bi biti spojen ili na uzemljenu žicu ili na metalno kućište električne kutije, pri čemu je poželjna najkraća moguća duljina.
7. Sva opterećenja u strujnom krugu nositelja snage moraju biti opremljena izolacijskim filtrima kako bi se osiguralo da širokopojasna komunikacija nositelja radi na čistim vodovima.
8. Opasnost od strujnog udara: Ne radite pod naponom! Izolacijski filtar opremljen je komponentama za pohranu energije, a opasnosti od napona ostaju unutar 10 sekundi nakon prekida napajanja. Ne dodirujte izravno priključke terminala odmah nakon prekida napajanja.
