Opis i primjena proizvoda
Primarna upotreba: Ovaj upravljač je posebno dizajniran za upravljanje radom kliznih vrata hladnjače.

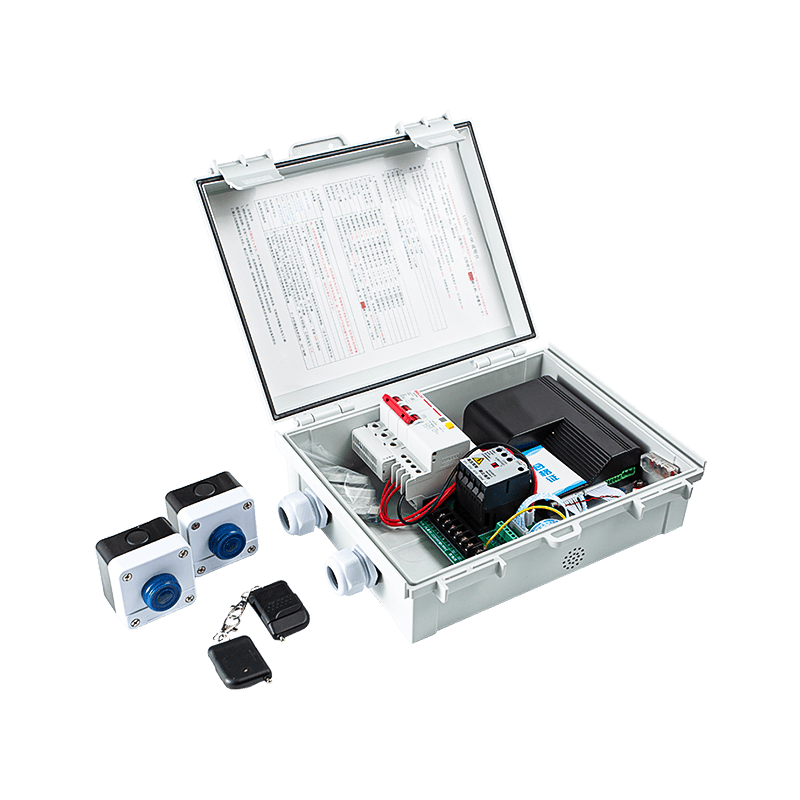

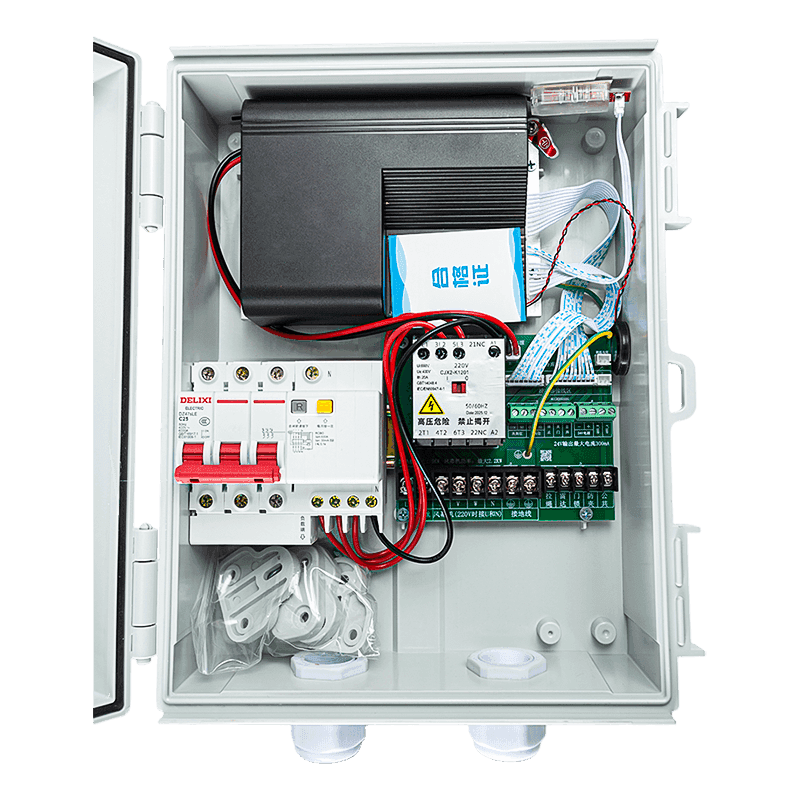

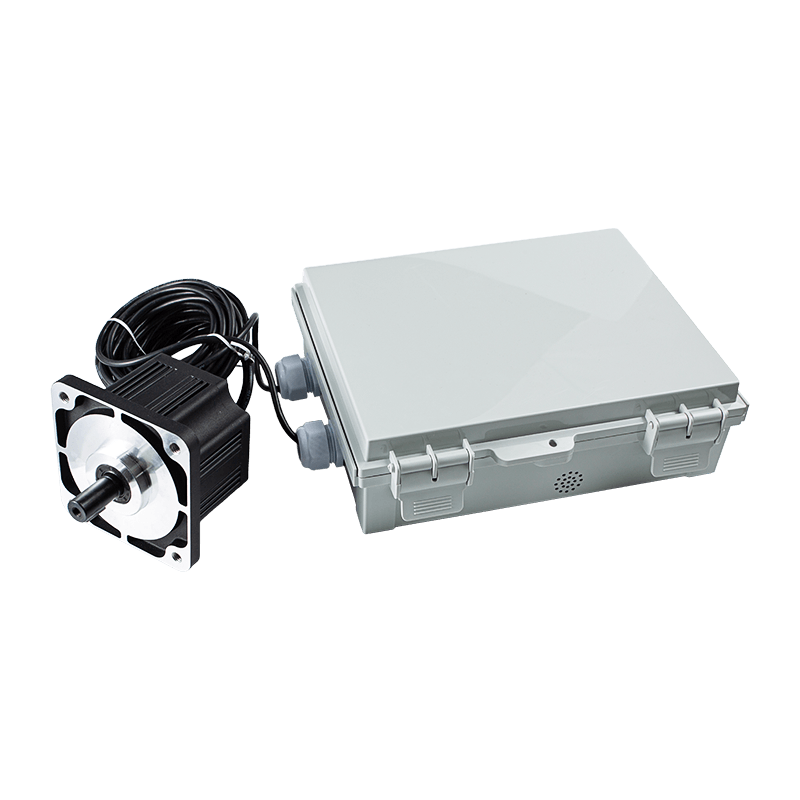

Komponente sustava: Sustav obično uključuje upravljačku kutiju AIG-1500P-02Y, kontroler AIG-750L-06 (dostupan u modelima sa glasovnim ili zaslonom osjetljivim na dodir) i kompatibilni DC motor bez četkica.
Ciljano okruženje: Dizajnirani za hladno skladištenje, kompatibilni motori napravljeni su za rad na temperaturama u rasponu od -30°C do 60°C.
Ključne značajke
Prilagodljiv rad: korisnici mogu prilagoditi široku lepezu parametara, uključujući brzine otvaranja/zatvaranja, zakretni moment i vremena odgođenog zatvaranja.
Napredno praćenje: Sustav uključuje izbornik za praćenje (parametri N01-N24) za praćenje podataka u stvarnom vremenu kao što su izlazna frekvencija, struja, položaj vrata, zapisi o greškama i ukupno vrijeme rada.
Sučelje i indikatori: Digitalni zaslon cijevi koristi posebne kodove za označavanje statusa:
Standby: Prikazuje "000".
Ulazni signali: Identificira izvore kao što su daljinski upravljači (100), užad za povlačenje (200), radar (300) i senzori protiv prignječenja (400).
Status rada: Pokazuje otvaraju li se vrata (001) ili zatvaraju (002).
Integrirane periferije: kontroler upravlja vanjskim komponentama kao što su grijaće žice (do 1KW) i zračne zavjese (do 2,2KW).
Prednosti i sigurnosne funkcije
Sigurnosne zaštite: sustav ima postavke zakretnog momenta protiv priklještenja i vremena određivanja kako bi se spriječile nezgode.
Napomena: zaštita od uklještenja nije aktivna unutar 20 cm od potpuno otvorenih ili zatvorenih položaja.
Pouzdanost: Motori imaju izolaciju razreda B i otporni su na vlagu, što ih čini prikladnima za okruženja visoke vlažnosti tipična za hladnjače.
Lakoća održavanja: Kontroler bilježi posljednje četiri greške (E01-E99), omogućujući tehničarima da brzo dijagnosticiraju probleme kao što su kvarovi Hallovog senzora (E02), podnapon (E05) ili prekoračenje brzine (E15).
Fleksibilna kontrola: Podržava više načina rada, uključujući rad na klik na ploči ili vanjske načine upravljanja (radar, potezni kabel, itd.).
Važna sigurnosna napomena: Kako biste spriječili struju induciranu visokim naponom i rizik od strujnog udara, žica za uzemljenje motora mora biti spojena na oznaku za uzemljenje kontrolera.
Parametri performansi proizvoda
| Ulazni napon | 176–264 VAC, 50/60 Hz |
| Kontrola motora | Podržava visokonaponski DC motor bez četkica, maksimalne izlazne snage 1500W |
| Ulazni signali | Otvaranje, zatvaranje, zaustavljanje, zaštita od priklještenja/zaštita od požara, zaključavanje vrata, otpor detekcije radarske temperature, itd. |
| Izlazi | 380 VAC motor zračne zavjese, 220 VAC grijač, zujalica, izlaz otvorenog položaja, izlaz zatvorenog položaja |
| Komunikacija | Jedno RS-485 sučelje za mrežnu kontrolu |
| Raspon primjene | Vrata za hladnjače, industrijska klizna vrata za teške uvjete rada |
