Značajke
● Upotrebom čipa senzora protoka mikroelektromehaničkog sustava (MEMS), premosnog šanta i elektromagnetskog proporcionalnog ventila.
● Elektromagnetske proporcionalne ventile karakterizira dug radni vijek i visoka osjetljivost.
● Stabilnost nulte točke senzora.
● Ima visoku točnost i dobru ponovljivost unutar svog mjernog raspona.
● Brzo vrijeme odziva.
● Standardno mehaničko sučelje, jednostavno za instalaciju.
● RS485 komunikacijski izlaz, standardni MODBUS RTU protokol.
● LCD prikazuje trenutne i kumulativne brzine protoka, pružajući jasno i intuitivno iskustvo čitanja. Brzine protoka mogu se kontrolirati putem unosa tipkama, a kontrolirane brzine protoka i protoka u stvarnom vremenu izravno se prikazuju na LCD zaslonu.
● Standardna konfiguracija uključuje kontrolu ulaza/izlaza 4-20mA.
● Prilagodljiva kontrola ulaza/izlaza 0-5V ili 0-10V
Predstavljanje proizvoda

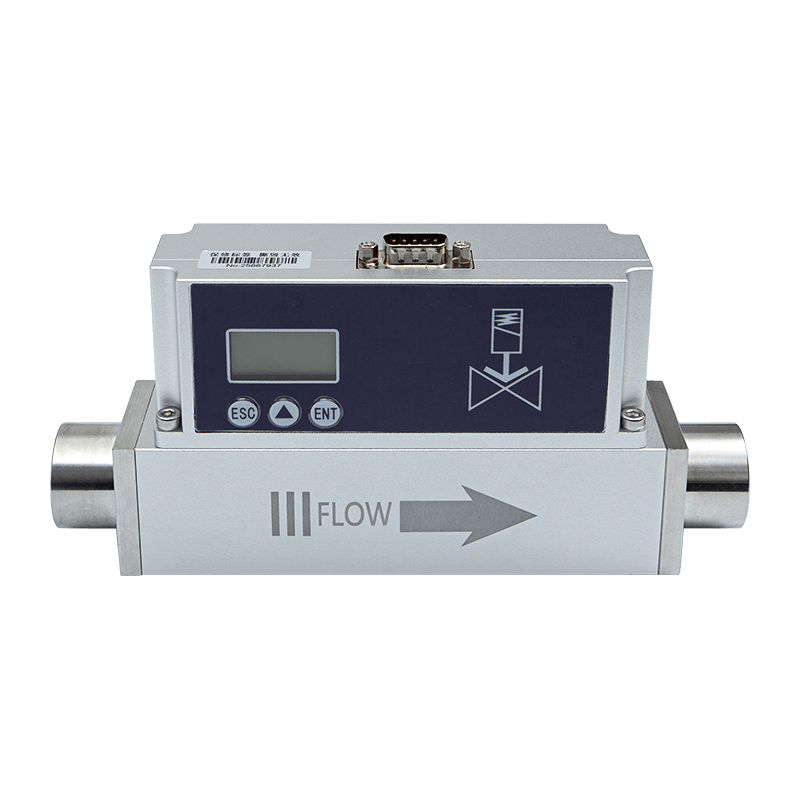

AI-FC mjerač masenog protoka toplinskog plina kontroliran proporcionalnim ventilom je termalni senzor protoka plina s proporcionalnom kontrolom protoka ventila dizajniran i razvijen korištenjem čipa za mjerenje protoka naprednog mikroelektromehaničkog sustava (MEMS). Kombinira tehnologiju digitalne obrade signala i algoritme za kontrolu protoka kako bi se postigla precizna kontrola i inteligentna obrada brzine protoka različitih plinova.
Mjerači protoka s proporcionalnim ventilom karakterizirani su visokom preciznošću i snažnim mogućnostima zaštite od smetnji. Premosna tekućina u razdjelniku je u stanju laminarnog protoka, što mjerenje i kontrolu čini stabilnijim i preciznijim, što ga čini prikladnim za mjerenje i kontrolu procesa raznih čistih plinova s malim protokom.
Tehnički parametri
| radno napajanje | DC24V/12W |
| Točnost (%) | Kontrolna točnost: ±1,0% SP, točnost mjerenja: 1% fs |
| Omjer raspona kontrole i mjerenja | 1:100 |
| Vrsta ventila | Normalno zatvorenog tipa |
| Radna temperatura | -10~55 ℃ |
| vlažnost zraka | <95% RH (bez mraza, bez leda, bez kondenzacije) |
| Specifikacije protoka | (0~10, 20, 30, 50, 100, 200, 300, 500) SCCM (0~1, 2, 3, 5, 10, 20, 30)SLM (0~50, 100) SLM (0-200, 300) SLM |
| Raspon radnog tlaka | Mjerenje: 0-1.5MPa Kontrola: 10SCCM-30SPLM Tlak: 0,1-1,0MPa 100 SPLM tlak: 0,1-0,65 MPa 300SPLM Tlak: 0,1-0,5MPa |
| Tipično vrijeme odziva kontrole | Manje od 1,5 sekunde (T90) |
| Izmjerite vrijeme odziva | <50 ms |
| Metoda izlaza | 4-20mA (1-5V), 0-5V i 0-10V mogu se prilagoditi. |
| Komunikacijske metode | RS485 (Modbus RS485 protokol) |
| Metoda kontrole | Rad gumba, Modbus, 4-20mA (1-5V), 0-5V i 0-10V mogu se prilagoditi. |
| Mehanički spoj | G1/4, PT1/2 unutarnji navoj; druge niti se mogu prilagoditi. |
| Razina zaštite | IP40 |
izmjereni su na 25 ℃, 101,32 kPa i na suhom zraku.
Ostale značajke
| Odabir standardnih temperaturnih uvjeta | 0°, 20°, 25°, podešava korisnik, zadano je 25° |
| Izbor vrste plina | Zrak, N2, O2, CH4, Ar, CO2, He, H2, C3H8 |
| Normalna radna razlika tlaka | 0,1-0,8 MPa, protok <= 30 SLM 0,1 MPA-0,6 MPA 30SLM < Specifikacija brzine protoka <= 100SLM 0,1 MPa -0,4 MPa 100SLM < Specifikacija protoka < 300SLM |
| Nekonvencionalna razlika radnog tlaka | Dostupne su prilagođene konzultacije |
