Opis proizvoda

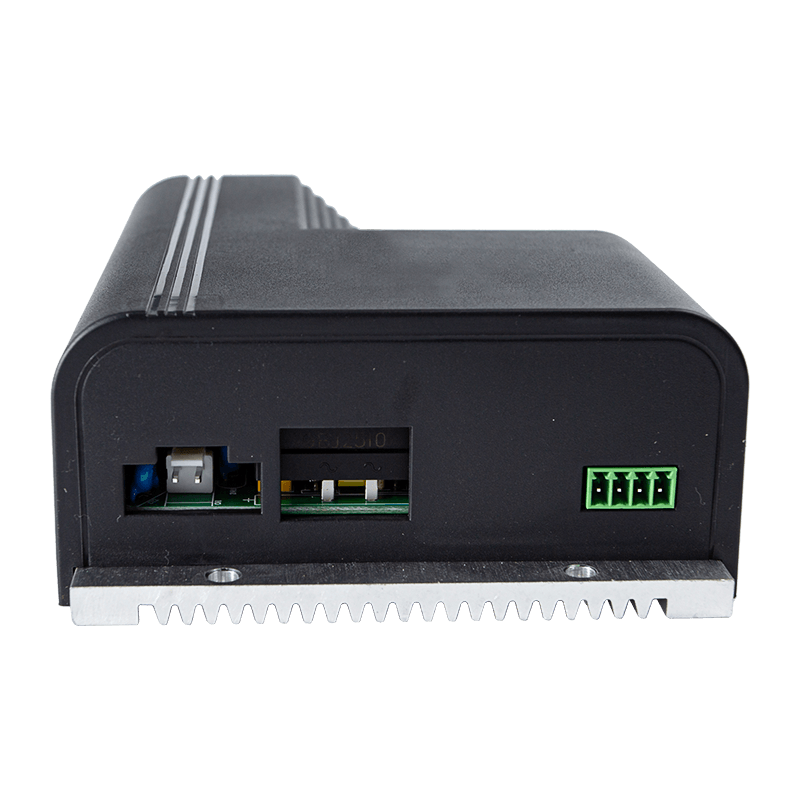

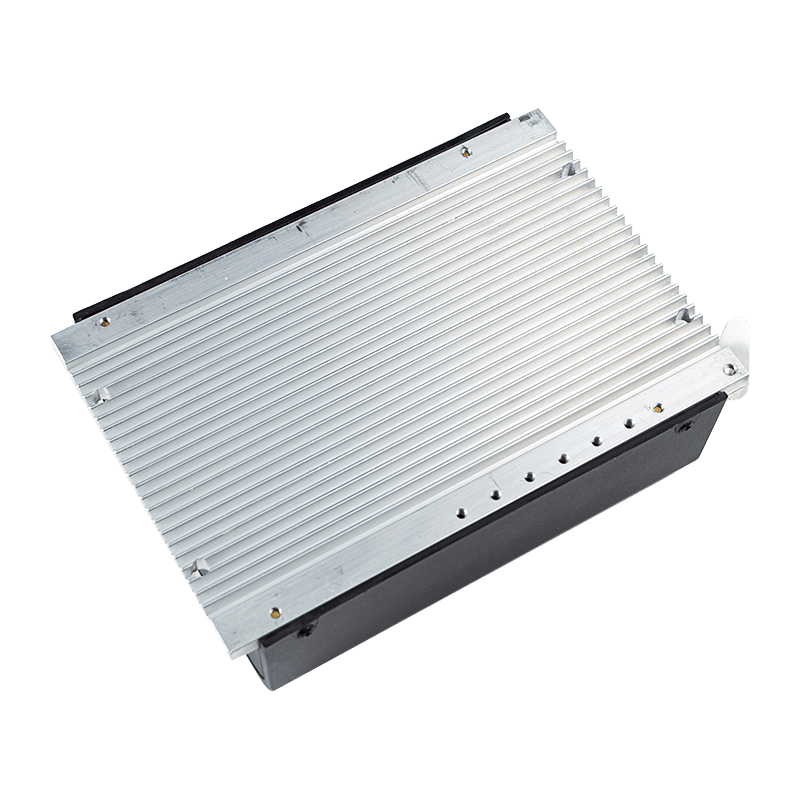

Vrsta uređaja: servo kontroler podiznih vrata visokih performansi dizajniran za precizno upravljanje sustavima vrata dizala.
Metoda upravljanja: koristi potpuno zatvorenu prostornu vektorsku PWM kontrolu.
Kompatibilnost sustava: Posebno dizajniran za rad sa servo motorom s trajnim magnetom MT01-TB-120W.
Zahtjevi za napajanje: radi na jednofaznom ulaznom naponu od 176~264V AC (50/60Hz).
Ključne značajke

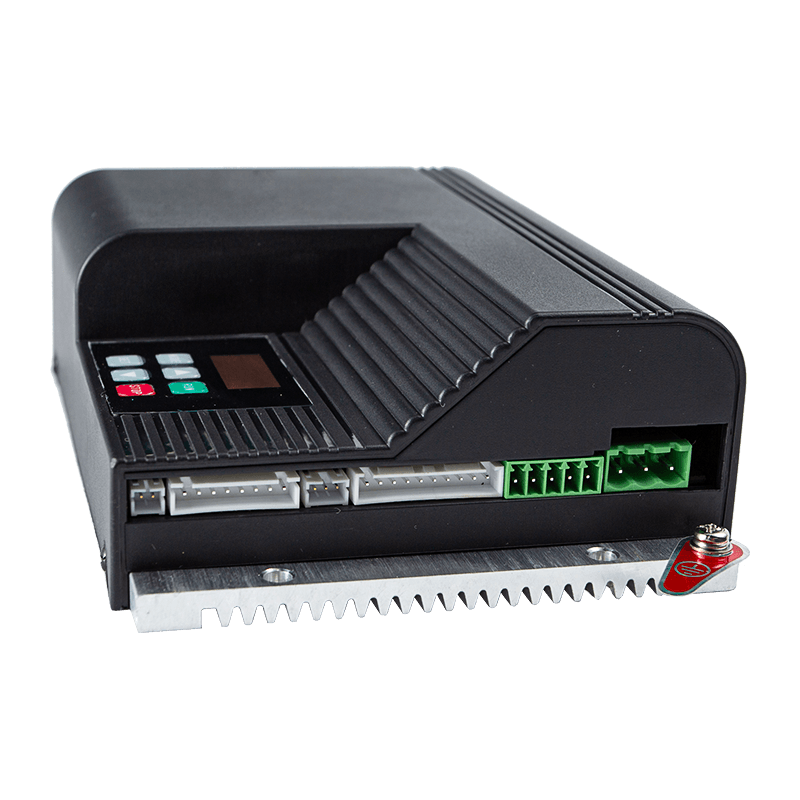

Sveobuhvatno praćenje: Sadrži digitalni zaslon koji prati izlaznu brzinu, struju, napon sabirnice, položaj vrata i ukupno vrijeme rada.
Puštanje u pogon jednim dodirom: uključuje automatiziranu funkciju "otklanjanja pogrešaka jednim ključem" (A-c) koja mjeri širinu vrata i testira početni položaj.
Opsežna parametrizacija:
Krivulje vrata (O & C grupe): Omogućuje fino podešavanje četiriju različitih brzina, uključujući specifične međuspremnike, brzine ubrzanja i usporavanja za cikluse otvaranja i zatvaranja.
Tehnički parametri (F grupa): Upravlja parovima polova motora, linijama kodera i funkcijama izlaza releja.
Fleksibilni I/O: Opremljen s osam digitalnih ulaza (za signale poput požarnih alarma, sigurnosnih senzora i naredbi za vrata) i tri relejna izlaza za alarme statusa ili greške.
Napredna logika: Podržava način rada signala za promjenu razine i ruba i uključuje podesiva vremena prosudbe za blokiranje vrata.
Prijave
Primarna primjena: Upravljanje radom kliznih vrata dizala/dizala.
Specijalizirani načini rada: Uključuje demo način rada (F1.4) za kontinuirano ispitivanje mehanizma vrata.
Integrirani sustavi: Podržava TTL komunikaciju za kopiranje podataka i postavljanje vanjskih parametara/otklanjanje pogrešaka.
Parametri performansi proizvoda
| Ulazni napon | 176–264 VAC, 50/60 Hz |
| Kompatibilnost motora | Podržava kontrolirani 24V DC motor bez četkica ili servo motor; maksimalna izlazna struja 7,5A; maksimalna izlazna snaga 150W |
| Napajanje | Integrirano 24V prekidačko napajanje |
| Komunikacija | Opremljen RS-485 komunikacijskom mrežnom funkcijom |
| Ulazni signali | Otvoreno, Zatvoreno, Zaštita od priklještenja/Zaštita od požara, Dolazak, Termička zaštita motora |
| Relejni izlazni signali | Otvoreni položaj postignut, Zatvoreni položaj dostignut, Alarm greške |
| Raspon primjene | Izvozna vrata za dizala, vrata za dizala za vile i posebno prilagođeni sustavi pokretanja vrata |
