Opis proizvoda

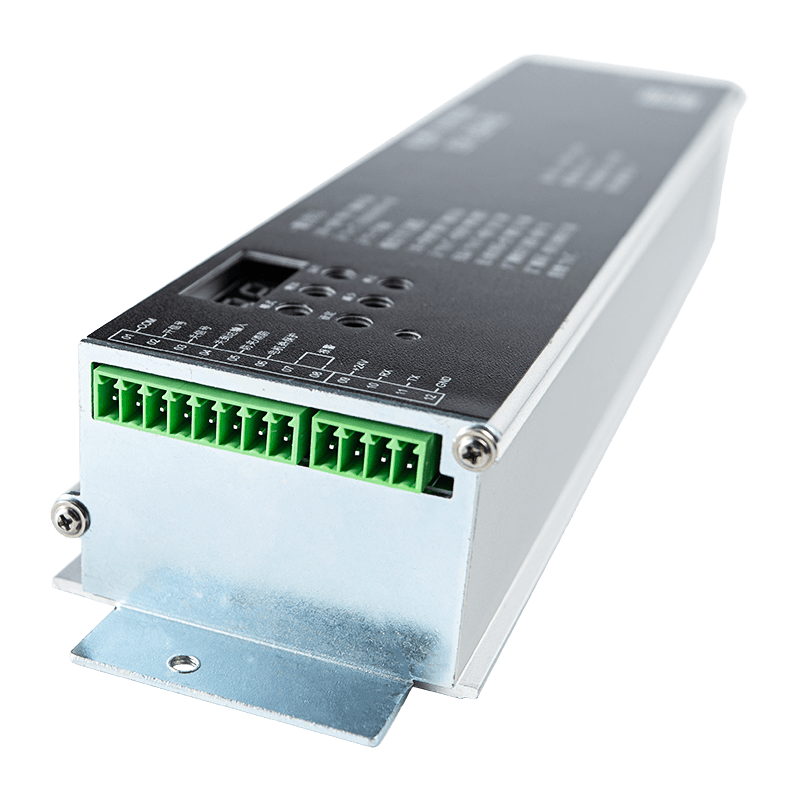

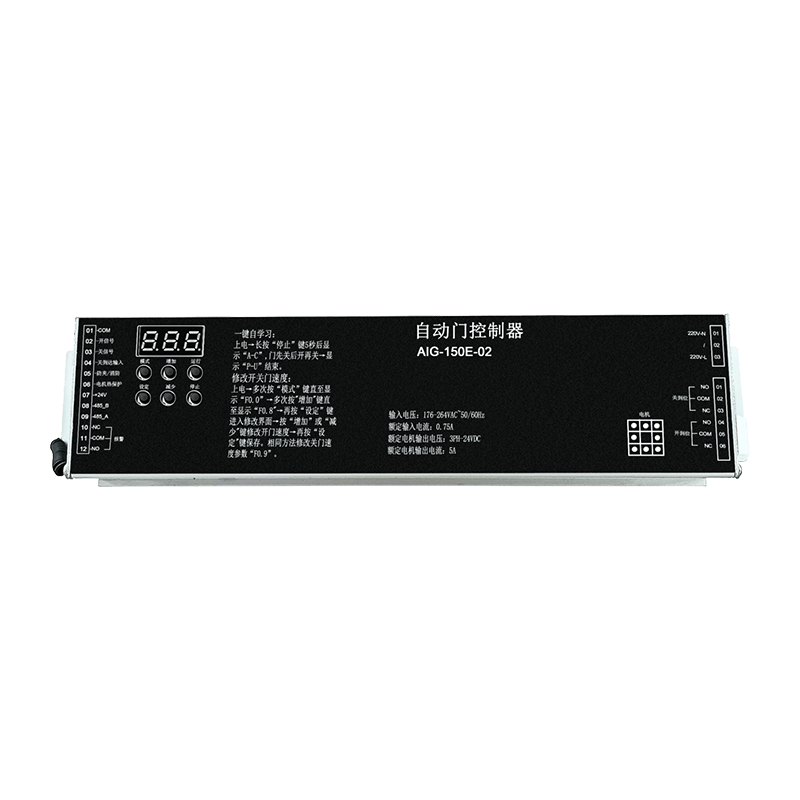

Model: AIG-150E-02 je DC kontroler bez četkica posebno dizajniran za podizna vrata.
Napajanje i ulaz: Radi na jednofaznom ulazu od 220 V koristeći metodu trožilnog (telekomunikacijskog) ožičenja.
Kompatibilnost sustava: Dizajniran je za rad s istosmjernim motorima bez četkica, posebno modelom MT02-WS-100W.
Prijave
Primarna upotreba: Uređaj služi kao kontroler za klizna vrata.
Specifične postavke: Sustav uključuje konfiguracije za određene vrste vrata, kao što su medicinska vrata (i verzije sa sinkronim koderom i DC bez četkica).
Okoliš: Kompatibilni motori poput MT01-YC-43W predviđeni su za radne temperature između -20°C i 50°C.
Ključne značajke
Praćenje statusa: Digitalni cijevni zaslon daje povratne informacije o radnom stanju u stvarnom vremenu, kao što je automatsko mjerenje širine vrata (A_c), normalno otvaranje (Uoo) i zatvaranje (Uco).
Prilagodljivi parametri:
Korisnički parametri (P-serija): Omogućuje podešavanje brzine otvaranja/zatvaranja, vremena odgode automatskog zatvaranja i moment protiv priklještenja.
Tehnički parametri (F-serija): Omogućuje dublju kontrolu nad parovima polova motora, omjerima redukcije i naprednim KP/KI postavkama prstena brzine za glatko ubrzanje i usporavanje.
Kontrola zakretnog momenta: Kontroler upravlja različitim fazama zakretnog momenta, uključujući početni zakretni moment, zakretni moment protiv priklještenja i zakretni moment za držanje nakon što su vrata na mjestu.
Načini rada: podržava primarno-sekundarne modele, hitne načine rada baterije i stari demo način rada za testiranje,
Prednosti i sigurnosne funkcije
Sigurnosne zaštite: Kontroler uključuje integriranu detekciju blokiranja (podesiva osjetljivost) za prepoznavanje kada je put vrata zapriječen.
Dijagnostički alati: Sveobuhvatan sustav za rješavanje problema identificira specifične greške, kao što je kvar kodera/Hall (E02), prenapon (E05) i preopterećenje motora (E18).
Operativni integritet: Kako bi se osigurala sigurnost, sustav zahtijeva profesionalnu instalaciju, strogo uzemljenje žice za uzemljenje i upotrebu oklopljenih kabela za kodere kako bi se spriječile smetnje.
Značajke održavanja: Kontroler prati akumulirane radne sate i omogućuje "oporavak parametara" za vraćanje uređaja na tvorničke postavke za određene vrste vrata.
Parametri performansi proizvoda
| Ulazni napon | 176–264 VAC, 50/60 Hz |
| Kompatibilnost motora | Podržava visokonaponske servo motore ili visokonaponske asinkrone motore; maksimalna izlazna struja: 3A; maksimalna izlazna snaga: 500W |
| Ulazni signali | Otvoreno, Zatvoreno, Zaštita od priklještenja/Zaštita od požara, Dolazak, Termička zaštita motora |
| Relejni izlazni signali | Otvoreni položaj postignut, Zatvoreni položaj dostignut, Alarm greške |
| Komunikacijsko sučelje | Jedan serijski komunikacijski priključak, koji se može spojiti na vanjski dodirni zaslon ili ploču za otklanjanje pogrešaka |
| Raspon primjene | Prikladno za opće sinkrone operatere vrata dizala i opće asinkrone operatere vrata dizala |
