Značajke
● Dizajniran u potpunosti od nehrđajućeg čelika 316L, sa stupnjem zaštite IP68.
● Sonda ima funkcije kao što su sprječavanje taloženja, sprječavanje ozljeda oštrim predmetima i sprječavanje rasta morskih organizama.
● RS485 digitalni izlaz.
● Precizna korekcija i kompenzacija u cijelom temperaturnom rasponu, s maksimalnom projektiranom točnošću od 0,1%FS.
● Zadovoljava EMC zahtjeve za zaštitu okoliša.
Područja primjene
● Brodarstvo, zaštita vode i hidrologija, mjerenje razine vode u spremniku.
● Monitoring mora, monitoring razine riječnih i podzemnih voda.
● Praćenje gradske vodoopskrbe i gradske cestovne kanalizacije.
● Praćenje dubine tekućine u industrijama kao što su petrokemija i energija.
Pregled proizvoda

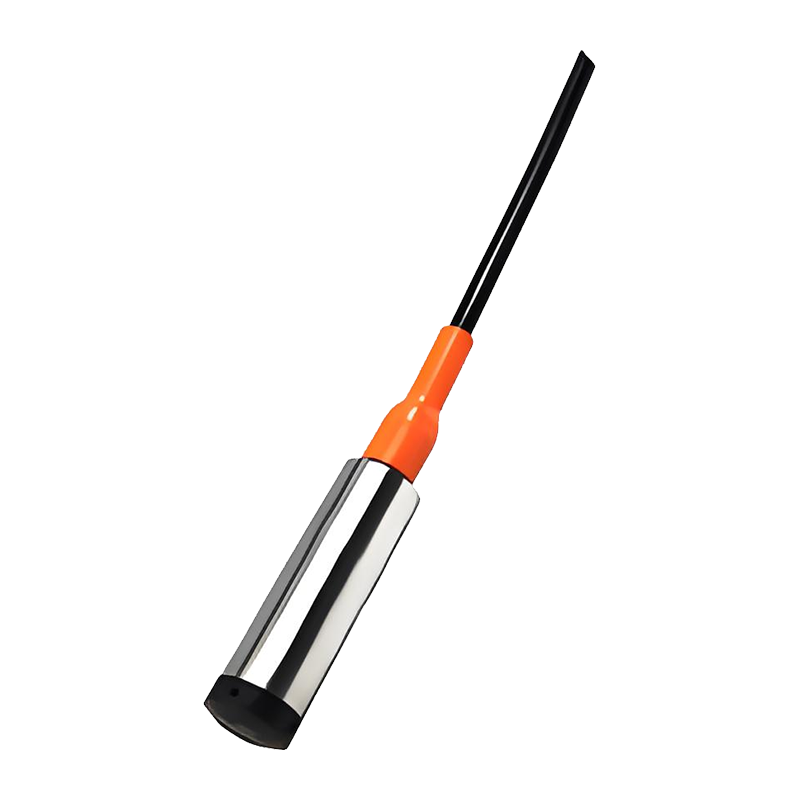

AI-LF inteligentni podvodni odašiljač razine nova je generacija inteligentnog proizvoda koji kao svoj mjerni element koristi raspršeni silikonski senzor tlaka visokih performansi. Sadrži preciznu korekciju i kompenzaciju inherentnih karakteristika tlaka i temperature senzora i prenosi signale razine putem RS485 Modbus RTU digitalnog sučelja.
Ovaj odašiljač razine dizajniran je i razvijen u skladu s nacionalnim standardima i specifikacijama kao što su pomorski proizvodi, standardi za zaštitu od eksplozije, GJB150, GB/T2423 i JJG860. Također se proizvodi i pregledava prema zahtjevima sustava upravljanja kvalitetom ISO9001:2015 i standardima tvrtke. Ovaj proizvod je prošao dugoročnu provjeru, pokazujući stabilan i pouzdan rad podataka. Pogodan je za oštra okruženja s jakim smetnjama i ima sposobnost otpornosti na jake smetnje elektromagnetskog signala.

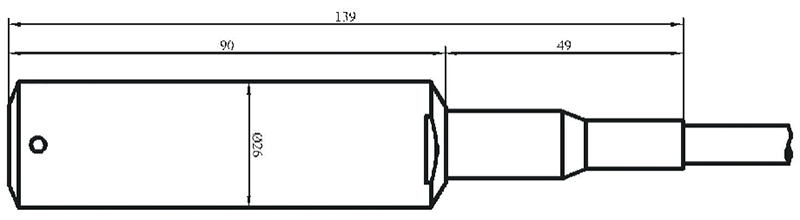

Vanjska struktura: (jedinica: mm)
Tehnički parametri:
| Parametri tlaka |
| Raspon | 0 mH2O～1 mH2O…200 mH2O |
| Preopterećenje | 2 puta veći tlak od pune skale, 5 puta veći nadtlak za 5 mH2O i niže. |
| Električni parametri |
| Napajanje | 10V~28V DC |
| Izlazni signal | Izlaz RS485 Modbus protokola |
| Nosivost | Preko RS485 sabirnice može se spojiti do 99 odašiljača. |
| Otpor izolacije | 100 MΩ, 50 V DC |
| Strukturni parametri |
| Kućište | Nehrđajući čelik |
| Senzor | 316L nehrđajući čelik |
| Brtveni prsten | Fluorkaučuk |
| Kabel | Specijalni kabel od polietilena ∅ 7,5 mm |
| Razina zaštite | IP68 |
| Uvjeti okoliša |
| Medijska prikladnost | Razne tekućine koje ne nagrizaju nehrđajući čelik 316L i fluorogumu |
| Kompenzacijska temperatura | -10 ℃ ~ 80 ℃ |
| Radna temperatura | -20 ℃ ~ 85 ℃ |
| Temperatura skladištenja | -40 ℃ ~ 125 ℃ |
| Pokazatelji uspješnosti |
| Točnost | ±0,1%FS (minimalno) | ±0,5%FS (maksimum) |
| Temperaturni koeficijent nulte točke | ±0,05%FS/℃ (≤5 mH2O) | ±0,02%FS/℃ (>5 mH2O) |
| Temperaturni koeficijent pune skale | ±0,05%FS/℃ (≤5 mH2O) | ±0,05%FS/℃ (>5 mH2O) |
| Dugoročna stabilnost | ±0,3%FS/godina (maksimum) |
