Značajke
● Dizajniran u potpunosti od nehrđajućeg čelika 316L, sa stupnjem zaštite IP68.
● Više od 2 puta veći nadtlak i do 5 puta veći nadtlak za domet manji od 5 metara.
● Dizajn protiv smetnji i zaštite od udara groma.
● Visoka preciznost, visoka stabilnost i visoka pouzdanost.
Područja primjene
● Naftna, kemijska i energetska industrija.
● Gradska vodoopskrba, hidrološka istraživanja, geologija.
● Industrije kao što je otkrivanje i kontrola tlaka tekućine.

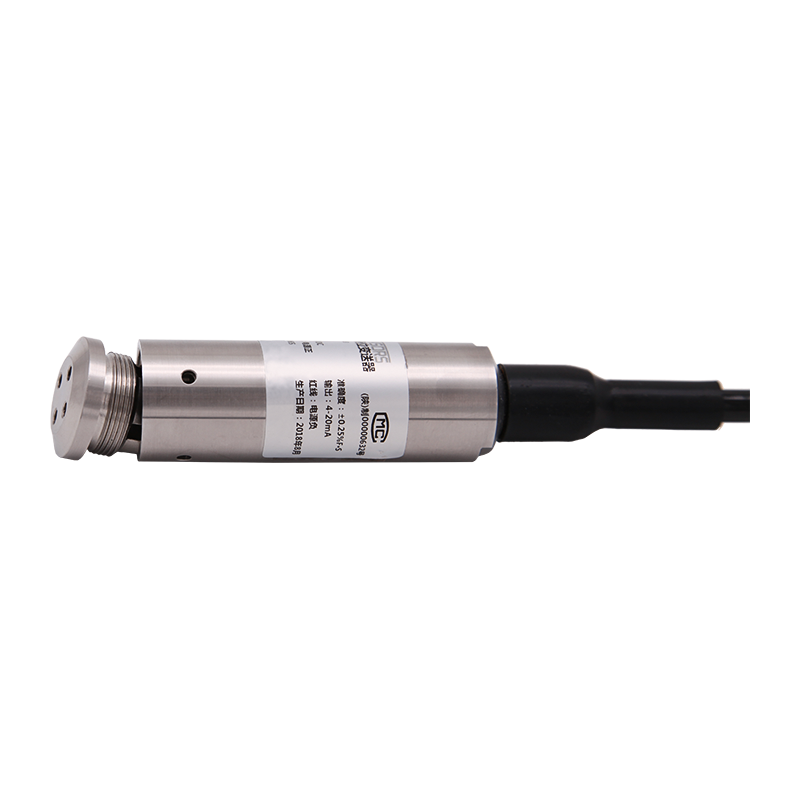

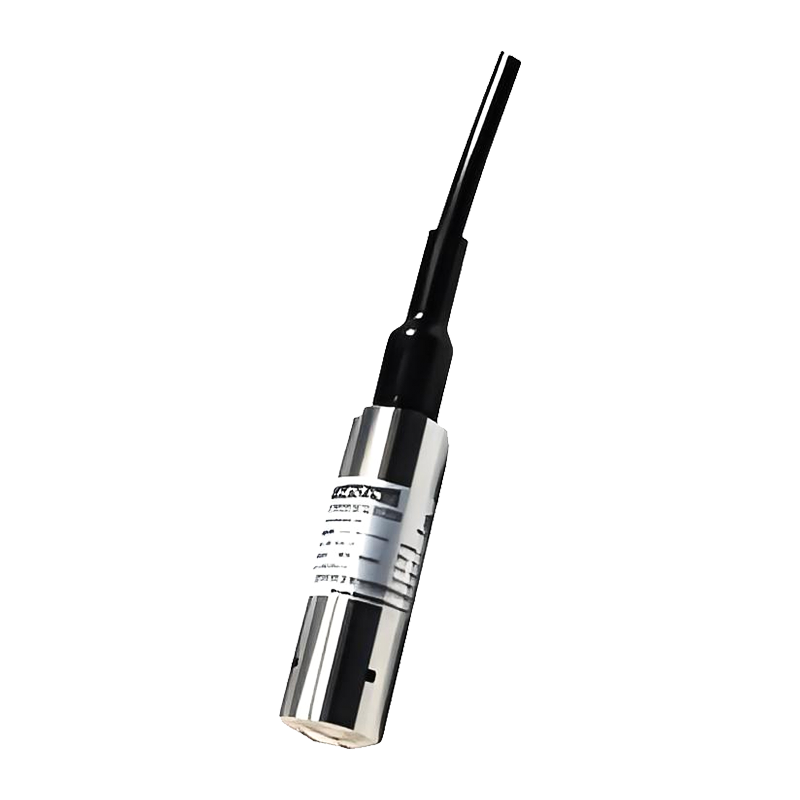

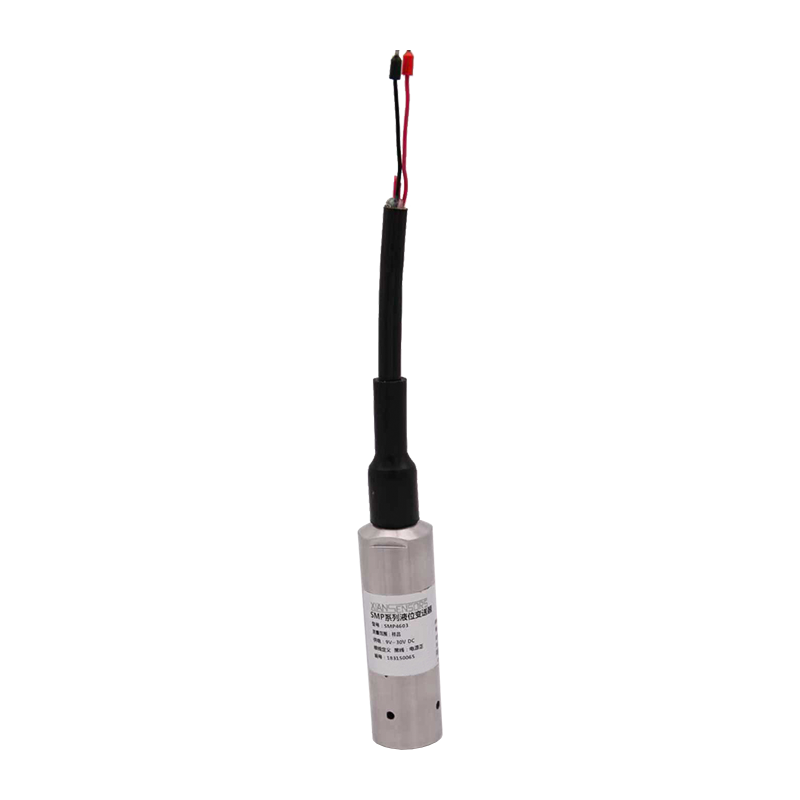

Pregled proizvoda
AI-LE podvodni odašiljač razine opće namjene koristi difuzni silikonski senzor tlaka visokih performansi kao mjerni element. Mjeri hidrostatski tlak tekućine, koji je proporcionalan dubini tekućine, i pretvara ga u standardni strujni ili naponski izlazni signal kroz krug za kondicioniranje signala kako bi se postiglo točno mjerenje dubine tekućine.
Ovaj proizvod je prikladan za mjerenje razine tekućine u raznim medijima u petrokemijskoj, metalurškoj, energetskoj, farmaceutskoj, sustavima vodoopskrbe i odvodnje i drugim industrijama.
Vanjska struktura: (jedinica: mm)
Tehnički parametri:
| Parametri tlaka |
| Raspon | 0 mH2O～1 mH2O┅200 mH2O |
| Preopterećenje | 2 puta veći tlak od pune skale, 5 puta veći nadtlak za raspone uključujući 5 mH2O. |
| Električni parametri |
| Vrsta izlaza | Trenutni tip | Vrsta napona |
| Napajanje | 9~30V DC | 12~30V DC |
| Izlazni signal | 4mA～20mA DC (dvožilni sustav) | 0/1V~5/10V DC (trožilni sustav) |
| Otpornik opterećenja | ≤（U-9）/0,02 Ω (dvožilni sustav) | ≥10k (trožilni sustav) |
| Strukturni parametri |
| Kućište | Nehrđajući čelik |
| Senzor | 316L nehrđajući čelik |
| Brtveni prsten | Fluorkaučuk |
| Kabel | Specijalni kabel od polietilena ∅7,5 mm |
| Razina zaštite | IP68 |
| Uvjeti okoliša |
| Medijska prikladnost | Razne tekućine koje ne nagrizaju nehrđajući čelik 316L i fluorogumu |
| Kompenzacijska temperatura | -10℃~80℃ |
| Radna temperatura | -20℃~85℃ |
| Temperatura skladištenja | -40℃~125℃ |
| Pokazatelji uspješnosti |
| Točnost | ±0,25% FS (tipično) | ±0,5%FS (maksimum) |
| Pogreška temperature nulte točke | ±0,05%FS/℃ (≤5 mH2O) | ±0,02%FS/℃ (>5 mH2O) |
| Greška osjetljivosti | ±0,05%FS/℃ (≤5 mH2O) | ±0,05%FS/℃ (>5 mH2O) |
| Dugoročna stabilnost | ±0,3%FS/godina (maksimalno) |
