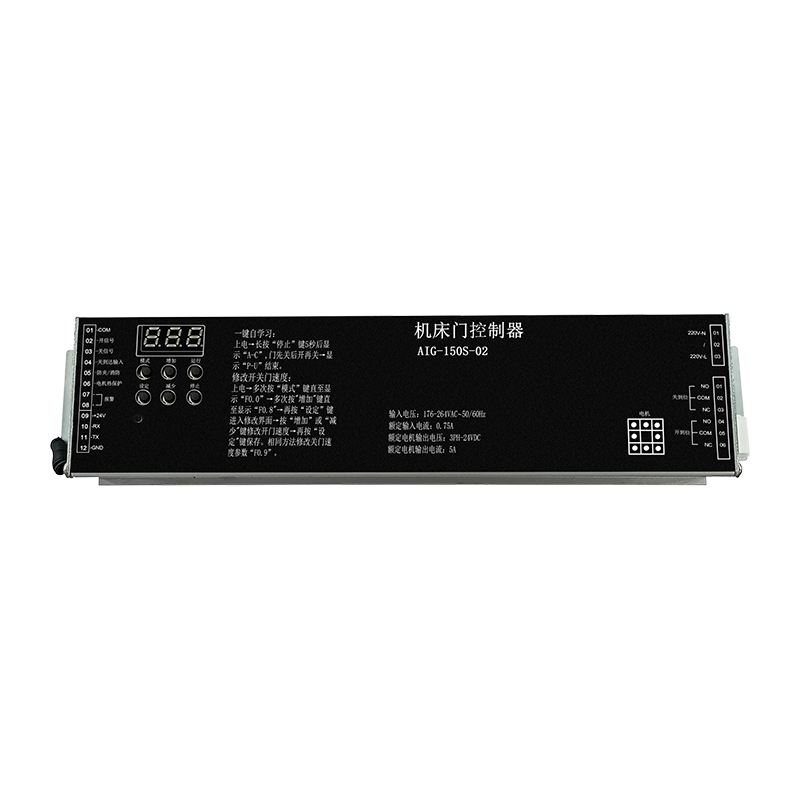

Opis i primjena proizvoda
Ciljana primjena: Ovaj upravljač je posebno dizajniran za automatizirani rad vrata alatnih strojeva.
Vrsta sustava: To je DC kontroler bez četkica koji koristi vektorsku PWM kontrolu zatvorene petlje za upravljanje kretanjem motora.
Fizički profil: Jedinica je kompaktna, dimenzija 261 x 64 x 41 mm (DxŠxV).
Ključne značajke
Otklanjanje pogrešaka jednim ključem: Sustav uključuje pojednostavljenu funkciju samoučenja "A-c" koja automatski mjeri hod vrata i identificira početni kut motora.
Sveobuhvatno kontrolno sučelje: Digitalna tipkovnica omogućuje korisnicima prebacivanje između načina rada, praćenje podataka u stvarnom vremenu (brzina i struja) i mijenjanje parametara funkcije.
Radne krivulje s više razina:
Grupe otvaranja (O) i zatvaranja ©: Podržava četiri različite razine brzine (Lv1–Lv4) s prilagodljivim postavkama za ubrzanje, usporavanje, "trzaj" (glatkoću) i udaljenosti jastuka.
Konfigurabilni I/O:
Ulazi: Podržava vanjske signale za naredbe za otvaranje/zatvaranje, granične prekidače i ulaze za sigurnosnu/požarnu vezu.
Relejni izlazi: Uključuje tri releja koji se mogu programirati za 15 različitih funkcija, kao što je signalizacija kada su vrata potpuno otvorena/zatvorena ili indikacija kvara kontrolera.
Praćenje u stvarnom vremenu (N parametara): Prati tehničke podatke uključujući napon istosmjerne sabirnice, trenutni položaj kodera, ukupno vrijeme rada i brojanje ciklusa vrata (do milijuna ciklusa).
Prednosti i sigurnosne funkcije
Preciznost i pouzdanost: Korištenje oklopljenih kabela kodera i upravljanja zatvorenom petljom osigurava precizno pozicioniranje vrata i sprječava "pobjegavanje" motora tijekom rada.
Sigurnosne zaštite:
Logika protiv prikliještenja: Uključuje programabilne "mrtve zone" i vremena detekcije zastoja kako bi se spriječile ozljede ili oštećenje opreme.
Zaštita okoliša i elektrike: Posjeduje zaštitu od prenapona inducirane munjom i toplinsku zaštitu motora (preko DI6 ili DI5).
Napredna dijagnostika: Kontroler pohranjuje posljednje četiri pogreške (npr. E-01 za prekomjernu struju, E-02 za kvar kodera) kako bi se olakšalo brzo rješavanje problema.
Stabilnost: Uključuje ugrađenu zaštitu od prenapona, podnapona, zaustavljanja motora i obrnute rotacije.
Specifikacije performansi proizvoda
| Ulazni napon | 176–264 VAC, 50/60 Hz |
| Upravljivi 24V DC motor bez četkica ili servo motor, maksimalna izlazna struja 7,5 A, maksimalna izlazna snaga 150 W 24V prekidač napajanja |
| Opremljen RS-485 komunikacijskom mrežnom funkcijom |
| Ulazni signali | otvaranje, zatvaranje, zaštita od priklještenja/požara, dolazak, zaštita od pregrijavanja motora |
| Relejni izlazni signali | otvorena pozicija, zatvorena pozicija, greška |
| Primjenjivi raspon | vrata za alatne strojeve, posebno prilagođena funkcionalna vrata, itd. |
