Značajke
● Pouzdan rad, siguran i jednostavan za korištenje
● Ima zaštitu od kratkog spoja i zaštitu od obrnutog polariteta.
● Može mjeriti nadtlak, apsolutni tlak i referentni tlak brtvljenja.
● Zahtjevi za dizajn ExiaⅡCT6 u skladu s nacionalnom normom GB3836.4
Područja primjene
● Naftna, kemijska i energetska industrija
● Gradska vodoopskrba i hidrološka istraživanja
● Dodatna oprema, hidraulika i druge industrije
AI-TE univerzalni piezorrezistivni transmiter tlaka je piezorezistivni transmiter tlaka koji je razvila i proizvela naša tvrtka. Može prilagoditi izlaz nulte točke i pune skale. Koristi piezorezistivni senzor tlaka visoke stabilnosti i pouzdanosti, kao i strujni krug specifičan za predajnik visokih performansi, što rezultira stabilnom i pouzdanom općom izvedbom.
Proizvodi naširoko se koriste u detekciji i kontroli tlaka tekućine u industrijama kao što su naftna, kemijska, energetska, hidrologija i geologija.

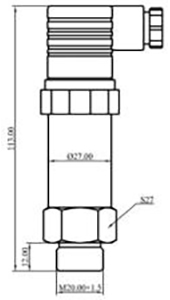

External structure: (unit: mm)
 |  |

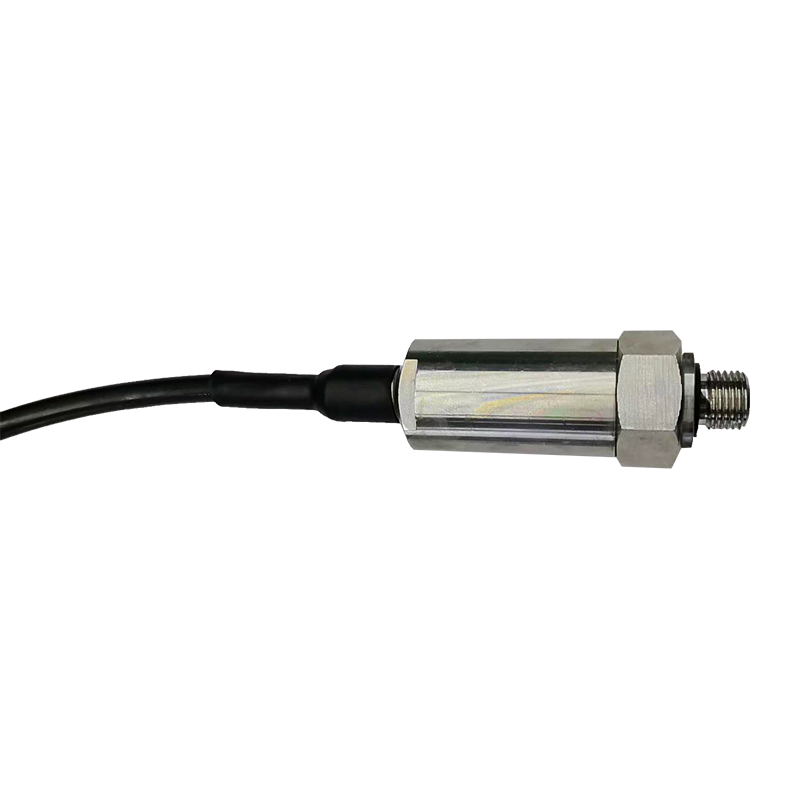

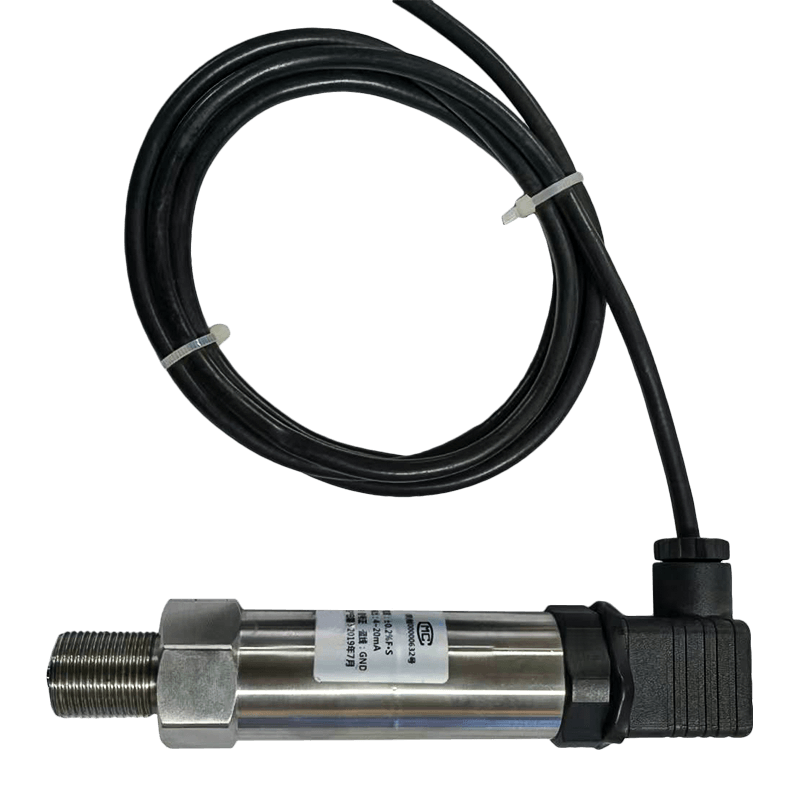

| Hirschmannov tip | Vrsta kabela |
Tehnički parametri:
| Parametri tlaka |
| Raspon | -0.1MPa⋯0MPa~0.01 MPa⋯100MPa |
| Preopterećenje | 2 puta pun tlak ili 110 MPa (što god je niže) |
| Vrsta stresa | Nadtlak, apsolutni tlak, zatvoreni nadtlak |
| Električni parametri |
| Vrsta izlaza | Trenutni tip | Vrsta napona |
| Napajanje | 9~30V DC | 12~30V DC |
| Izlazni signal | 4mA～20mA DC (two-wire system) | 0/1V~5/10V DC (three-wire system) |
| Otpornik opterećenja | ≤（U-9）/0,02 | ≥10 tisuća |
| Otpor izolacije | 100 MΩ, 100 V DC |
| Strukturni parametri |
| Kućište | Nehrđajući čelik |
| Senzor | 316L nehrđajući čelik |
| Brtveni prsten | Fluorkaučuk |
| Kabel | ∅7.5mm polyethylene special cable |
| Razina zaštite | IP65 (plug-in tip) | IP68 (vrsta kabela) |
| Uvjeti okoliša |
| Medijska prikladnost | Razne tekućine koje ne nagrizaju nehrđajući čelik 316L i fluorogumu |
| Kompenzacijska temperatura | -10 ℃ do 80 ℃ |
| Radna temperatura | -30℃~ 80℃ |
| Temperatura skladištenja | -40℃~125℃ |
| Pokazatelji uspješnosti |
| Točnost | ±0,25% FS (tipično) | ±0,5%FS (maksimalno) |
| Zero-point temperature coefficient | 0,03%FS/℃ (≤100kPa); 0,02%FS/℃ (>100kPa) |
| Temperaturni koeficijent pune skale | 0,03%FS/℃ (≤100kPa); 0,02%FS/℃ (>100kPa) |
| Dugoročna stabilnost | ±0.3%FS/year (maximum) |
