Značajke
Raspon mjerenja: -0,1MPa...0MPa~0,01MPa...100MPa.
Na zaslonu se prikazuje vrijednost tlaka u stvarnom vremenu.
Kalibracija nulte točke i pune skale su prikladne.
Zaštita od obrnutog polariteta i zaštita od ograničenja struje.
Otporan na udare groma i udare pritiska.
Visoka preciznost, visoka stabilnost i visoka pouzdanost.
Područja primjene
Kontrola industrijskog procesa
Hidrauličko mjerenje
Mjerenje tlaka u različitim teškim uvjetima
Pregled proizvoda

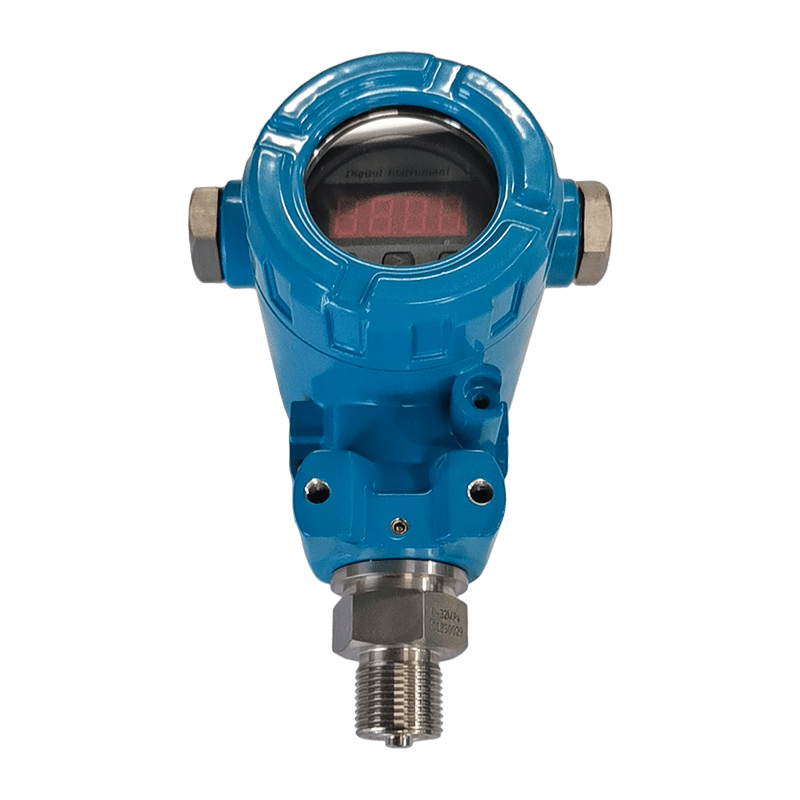

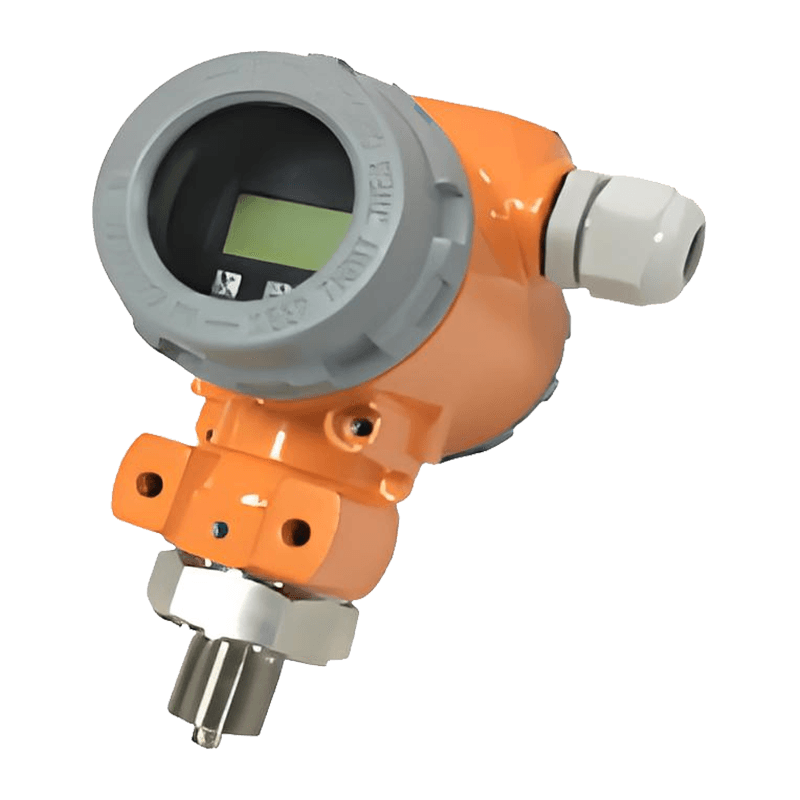

AI-TD pretvornik tlaka s digitalnim zaslonom otpornim na eksploziju koristi silikonski senzor tlaka s dijafragmom od nehrđajućeg čelika kao element za mjerenje signala i koristi namjenski IC krug za kompenzaciju performansi nulte točke i temperature u širokom temperaturnom rasponu. Ovaj transmiter tlaka ima LCD digitalni zaslon i certificiran je za zaštitu od eksplozije.
Ovaj se proizvod koristi za mjerenje tlaka u industrijskim procesima kao što su nafta, kemija, metalurgija, energija i hidrologija.

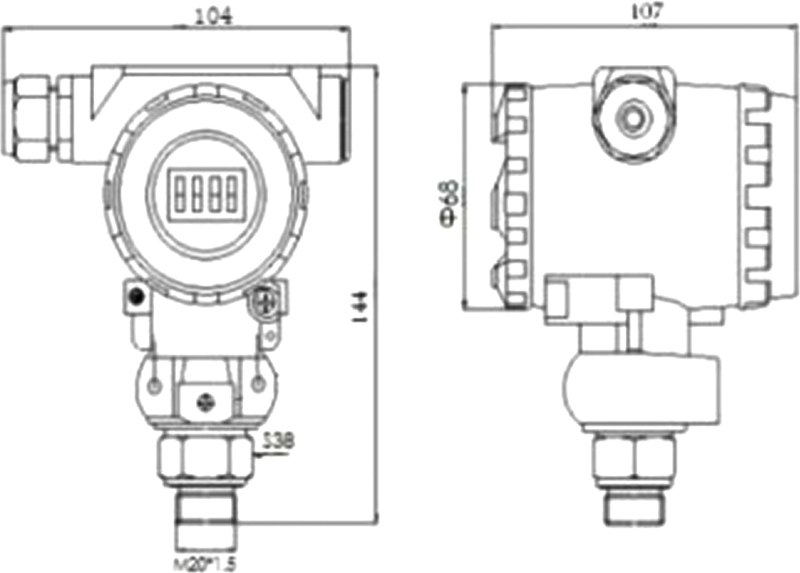

Vanjska struktura: (jedinica: mm)
Ova slika je samo za referencu; stvarni proizvod će prevladati. Tlačna sučelja mogu se prilagoditi.
Tehnički parametri:
| Parametri tlaka |
| Raspon | -0,1 MPa...0 MPa~0,01 MPa...100 MPa |
| Preopterećenje | 2 puta puna skala ili 110MPa (što god je niže) |
| Vrsta pritiska | Nadtlak, apsolutni tlak, zatvoreni nadtlak |
| Električni parametri |
| Napajanje | 12~32V DC |
| Izlazni signal | 4mA~20mA DC (dvožilni sustav) |
| Otpornik opterećenja | ≤ (U-12) /0,02Ω |
| Strukturni parametri |
| Kućište | Kućište od lijevanog aluminija otporno na eksploziju |
| Senzor | 316L nehrđajući čelik |
| Brtveni prsten | Fluorkaučuk |
| Razina zaštite | IP65 |
| Uvjeti okoliša |
| Medijska prikladnost | Razne tekućine koje ne nagrizaju nehrđajući čelik 316L i fluorogumu |
| Kompenzacijska temperatura | - 10 ℃ ~ 80 ℃ |
| srednje temperature | -30℃~80℃ (vrsta LCD zaslona: -20℃~80℃) |
| Temperatura skladištenja | -40℃~125℃ (vrsta LCD zaslona: -20℃~80℃) |
| Pokazatelji uspješnosti |
| Točnost | ≤±0,1%FS (minimalno) | ≤±0,25%FS (tipično) | ≤±0,5%FS (maksimum) |
| Temperaturni koeficijent nulte točke | ±0,03%FS/℃ (≤100kPa) | ±0,02%FS/℃ (>100kPa) |
| Temperaturni koeficijent pune skale | ±0,03%FS/℃ (≤100kPa) | ±0,02%FS/℃ (>100kPa) |
| Dugoročna stabilnost | ±0,2%FS/godina (maksimalno) |
