Značajke
● Širok raspon mjerenja, -0,1MPa do 100MPa.
● Sva konstrukcija od nehrđajućeg čelika, različiti tipovi tlačnog sučelja.
● Pouzdan rad, siguran i jednostavan za korištenje.
● Različite vrste izlaznih signala.
● Zaštita od obrnutog polariteta i trenutna prekostrujna i prenaponska zaštita ispunjavaju zahtjeve EMI zaštite.
● Samosigurni proizvodi otporni na eksploziju zadovoljavaju zahtjeve dizajna standarda GB3836.4.
● Proizvodi otporni na eksploziju zadovoljavaju zahtjeve dizajna nacionalne norme GB3836.2.
Pregled proizvoda

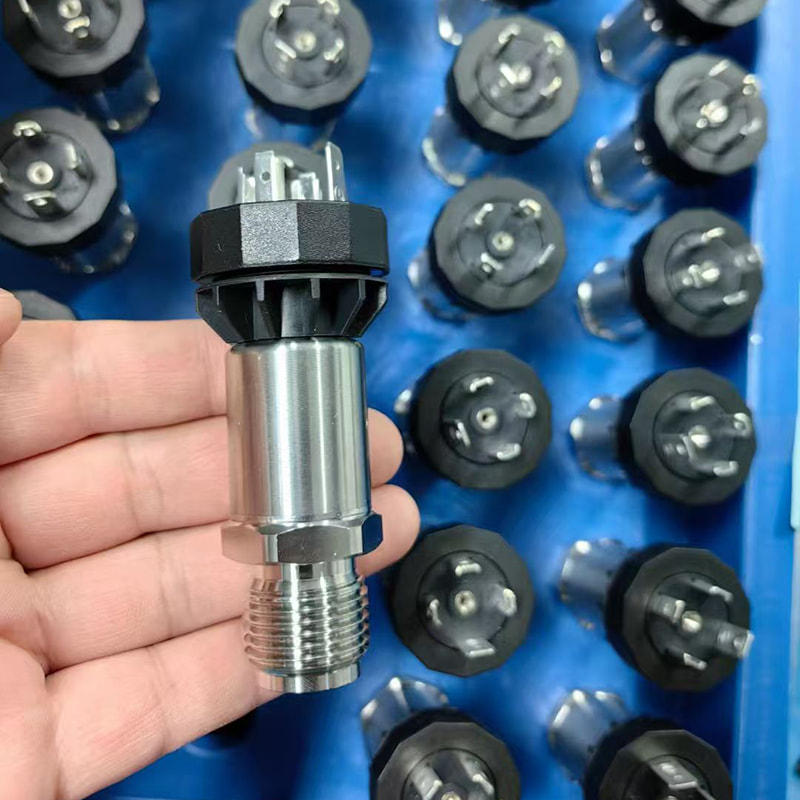

AI-TH Hirschmann transmiter tlaka koristi piezorezistivni OEM senzor tlaka s dijafragmom od nehrđajućeg čelika kao element za mjerenje signala. Podvrgava se automatiziranom računalnom testiranju i koristi tehnologiju laserskog podrezivanja za kompenzaciju performansi nulte točke i temperature u širokom temperaturnom rasponu. Krug za obradu signala, smješten unutar kućišta od nehrđajućeg čelika, pretvara signal senzora u standardni izlazni signal. Cijeli je proizvod podvrgnut rigoroznom testiranju i ispitivanju starenja komponenti, poluproizvoda i gotovih proizvoda, čime se osigurava stabilna i pouzdana izvedba.
Sa svojom izvrsnom pouzdanošću, fleksibilnošću i svestranošću, ovaj se proizvod naširoko koristi za mjerenje tlaka i kontrolu u industrijskim procesima kao što su nafta, kemija, metalurgija, energija i razina vode.

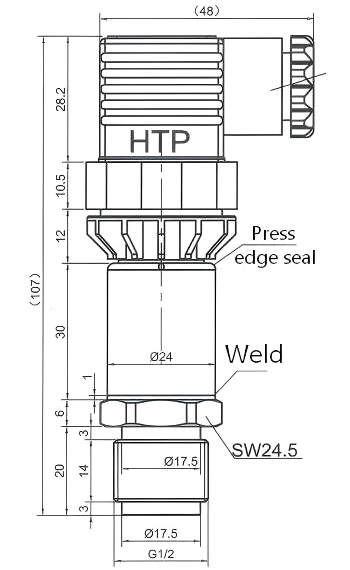

Vanjska struktura: (jedinica: mm)
Ova slika je samo za referencu; stvarni proizvod će prevladati. Tlačna sučelja mogu se prilagoditi.
Tehnički parametri:
| Raspon | -0,1M pa ▪▪▪ 0MPa～0,01MPa ▪▪▪ 100MPa |
| Preopterećenje | 2 puta pun tlak ili 110 MPa (što god je niže) |
| Vrsta stresa | Nadtlak, apsolutni tlak ili tip zatvorenog nadtlaka |
| Točnost | ±0,5%FS |
| Dugoročna stabilnost | Maksimalno ±0,3%FS/godina |
| Temperaturni koeficijent nulte točke | 0,03%FS/℃(≤100kPa); 0,02%FS/℃ (＞100kPa) |
| Temperaturni koeficijent pune skale | 0,03%FS/℃(≤100kPa); 0,02%FS/℃ (＞100kPa) |
| Kompenzacijska temperatura | -10℃~80℃ |
| Radna temperatura | -30℃～80℃, svojstveno siguran tip -10℃~60℃ |
| Temperatura skladištenja | -40 ℃ ~ 125 ℃ |
| Vrsta izlaza | Strujni tip (dvožilni sustav) | Vrsta napona (trožilni sustav) |
| Napajanje | 10~30VDC | 10~30VDC |
| Izlazni signal | 4mA~20mADC | 0/1~5/10VDC |
| Otpor izolacije | 100 MΩ, 100 VDC |
| Zaštita kućišta | IP65 (plug-in tip) |
| Električni priključak | Hessmann |
| Tlačni priključak | G1/2 vanjski navoj (prilagodljiv na zahtjev) |
